Основы работы в Visual Paradigm CE

Цели и задачи

В этой лабораторной работе необходимо изучить интерфейс Visual Paradigm Community Edition и с её помощью перерисовать диаграммы нескольких типов, сохраняя максимально возможное количество деталей.

Все диаграммы нужно сделать в одном проекте: открыв один файл, практик должен увидеть список из пяти диаграмм.

Все диаграммы ниже взяты с сайта https://www.uml-diagrams.org/.

Нужно именно перерисовать диаграммы ниже, не нужно делать похожие диаграммы под выбранную тему, для этого есть следующие лабораторные работы.

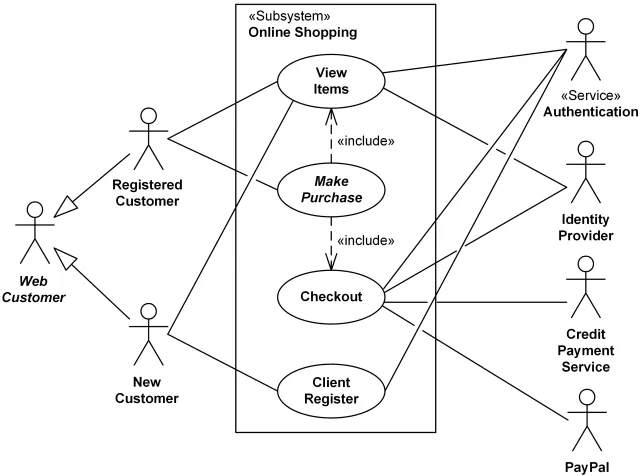

Диаграмма использования (Use Case Diagram)

Диаграмма деятельности (Activity Diagram)

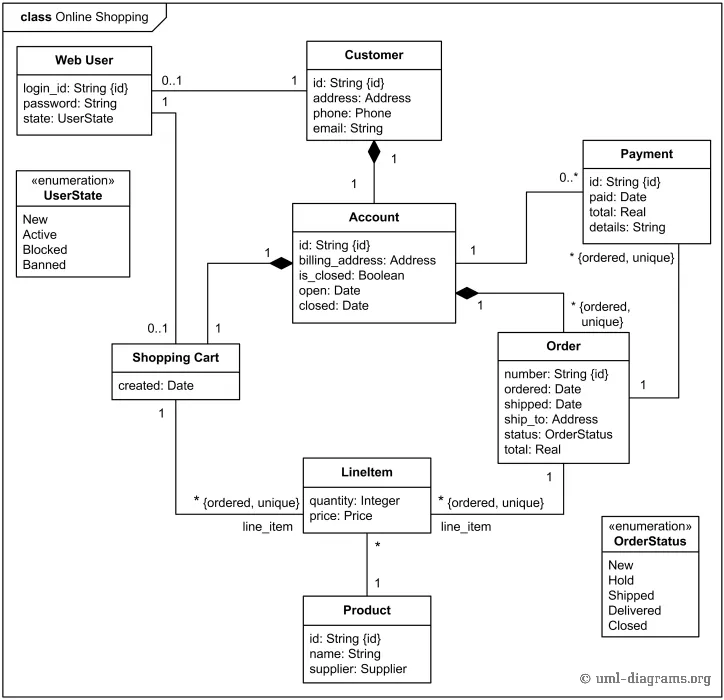

Диаграмма классов (Class Diagram)

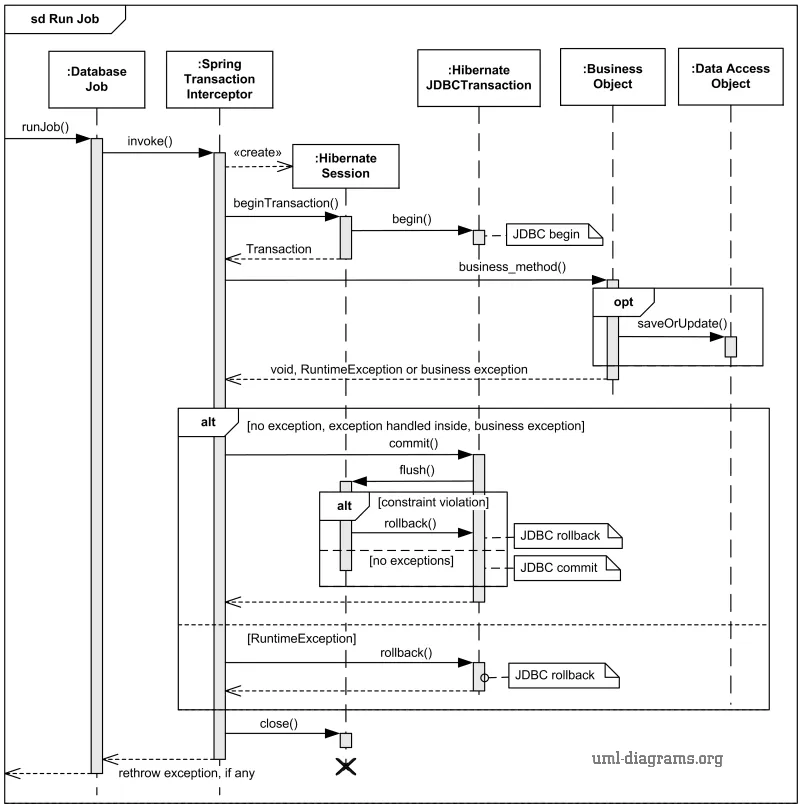

Диаграмма последовательности (Sequence Diagram)

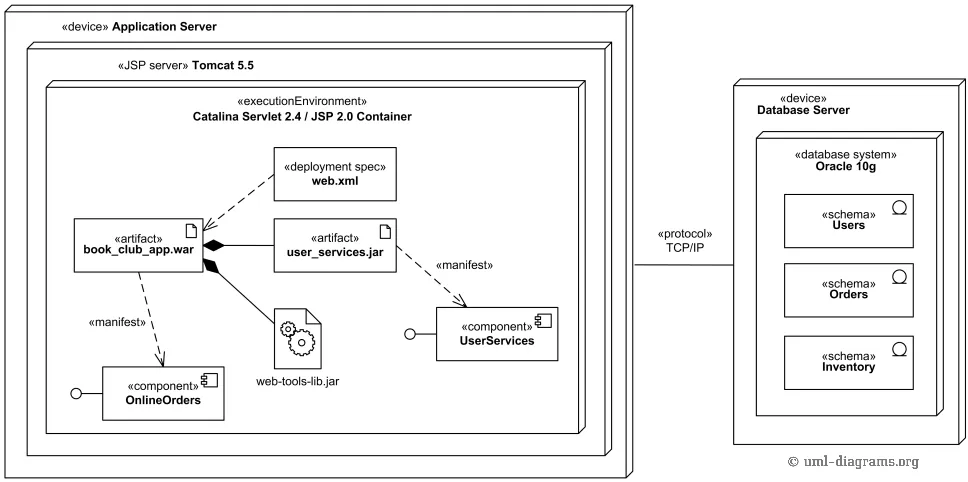

Диаграмма размещения (Deployment Diagram)

Оценивание

В отчёте обязательно укажите ФИО, группу и номер лабораторной работы.

Максимум за эту лабораторную работу — 5 баллов. За что снимаются баллы:

Отсутствие диаграмм;
Отсутствие элементов диаграммы, изображённых в оригинале;
Расхождение с исходными диаграммами;
Некорректное оформление отчёта (например, картинки без подписи, водяной знак, закрывающий часть диаграммы или всю диаграмму);
Использование неподходящего ПО;
Сдача после дедлайна.

Методические рекомендации

Курсив у надписи — это не красивое выделение, а указание на то, что сущность с этой надписью является абстрактной, соответственно, нужно найти это свойство в настройках сущности.
У большинства сущностей есть стереотипы, их нужно указать именно как стереотип, а не как часть названия сущности. При необходимости VP позволяет добавлять свои стереотипы.
Обращайте внимание на типы ассоциаций и их стереотипы. Например, если показана открытая стрелка с пунктирной линией (т.е. зависимость) с надписью (т.е. стереотипом) “extend”, на вашей диаграмме это должно быть ровно той же зависимостью со стереотипом “extend”.
У части диаграмм есть рамка с ярлычком, показывающим тип диаграммы. Чтобы показать эту рамку в VP, нужно отредактировать Presentation Options самой диаграммы (но это поддерживается не для всех диаграмм).
Зачастую текст на отношениях — это не просто текст, а дополнительные элементы (например, кратности ассоциации, защитные условия, ограничения), которые тоже должны указываться в отдельных свойствах отношений. По умолчанию на диаграммах показываются не все свойства, поэтому их надо включить в Presentation Options соответствующих отношений.
Естественно, диаграммы не должны выглядеть один в один как оригинал, визуальные различия всё равно будут. Можно не подгонять цвет элементов и как-то по-особому выравнивать линии отношений, главное, чтобы сохранилась семантика диаграмм. Но чем более непохожей будет диаграмма визуально, тем сложнее будет её проверять, постарайтесь учесть расположение элементов :)
Чем позже вы сдаёте работу, тем больше вопросов по ней может задать преподаватель практики, т.к. будет пройдено больше материала.
