Обзор диаграмм, канонические диаграммы

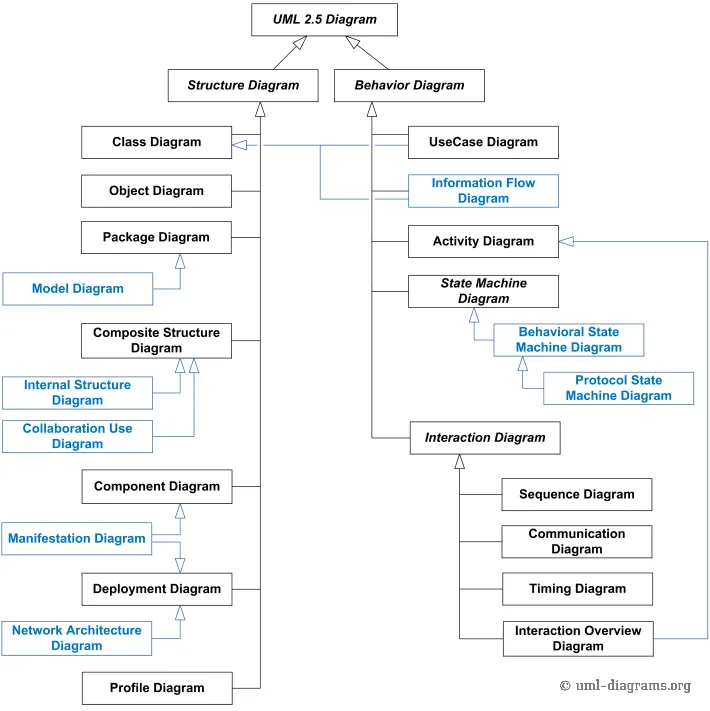

Диаграммы — это основная структура, которая облегчает создание и использование модели. Главная задача диаграммы — выделение некоторой части графа модели. Сами диаграммы выделяются рамкой с названием, которое содержит в том числе тег типа диаграммы. В учебной классификации UML-диаграммы обычно делят на две большие группы:

Структурные диаграммы:
- Диаграмма классов;
- Диаграмма объектов;
- Диаграмма компонентов;
- Диаграмма размещения;
- Диаграмма внутренней структуры;
- Диаграмма пакетов;
- Диаграмма профилей.
Поведенческие диаграммы:
- Диаграмма использования (вариантов использования, прецедентов);
- Диаграмма автомата (состояний);
- Диаграмма деятельности;
- Диаграмма последовательности;
- Диаграмма коммуникации (кооперации);
- Обзорная диаграмма взаимодействия;
- Диаграмма синхронизации.

Диаграмма использования относится к поведенческим диаграммам, но её часто рассматривают отдельно от остальных поведенческих диаграмм. Причина практическая: она показывает максимально верхнеуровневый взгляд на систему с точки зрения действующих лиц и заинтересованных сторон, а другие поведенческие диаграммы уточняют отдельные сценарии и взаимодействия.

Структурные диаграммы

Поведенческие диаграммы

UML сам по себе не ограничивает то, что можно показать в рамках одной диаграммы, но перечисленные типы диаграмм называются каноническими, и обычно используют их. На практике чаще всего применяются следующие канонические диаграммы:

Диаграмма использования;
Диаграмма деятельности;
Диаграмма классов;
Диаграмма компонентов;
Диаграмма пакетов;
Диаграмма состояний;
Диаграмма последовательности;
Диаграмма размещения.

Остальные диаграммы либо можно получить из других, либо редко используются в моделировании именно информационных систем.

При этом, что называется, в дикой природе встречаются и другие типы диаграмм:
