Диаграмма классов и объектов

Классы

Класс — это один из основных видов классификаторов UML. Он описывает множество объектов с общими признаками: атрибутами, операциями, ограничениями и отношениями. В базовой нотации класс показывается прямоугольником с именем и, при необходимости, дополнительными секциями.

Класс без деталей

В этом разделе рассматриваются элементы, свойственные концептуальным (доменным) диаграммам классов, а также отдельные средства, полезные для технической диаграммы классов.

Атрибуты и операции, видимость, свойства

Если брать более полную нотацию, класс разбивается на секции (compartments): имя класса, список атрибутов, список операций и при необходимости другие секции. Если атрибуты или операции не нужно показывать на текущем уровне детализации, соответствующую секцию можно скрыть. Отсутствие секции на диаграмме не доказывает, что у класса действительно нет таких элементов в модели.

У атрибутов и операций может быть проставлена видимость. Это самый частый способ использования видимости на диаграмме классов.

Класс с двумя атрибутами и одной операцией

И атрибуты, и операции являются признаками классификатора (features). Следующая схема показывает иерархию обобщений, связанную с признаками.

Иерархия признаков классификатора

Из этой иерархии видно, что и атрибуты, и операции могут иметь область действия на уровне экземпляра или классификатора. Если признак имеет область действия классификатора, он относится к самому классу, а не к каждому отдельному экземпляру.

Чтобы показать область действия на уровне классификатора, нужная часть подчёркивается.

Класс с указанной видимостью атрибутов и операций, а также статической операцией

Атрибуты

Атрибуты показывают структурные свойства классификатора. В программной реализации им часто соответствуют поля, но в UML корректнее говорить именно об атрибутах или свойствах. В общем случае описание атрибута состоит из его имени, типа, кратности, начального значения и свойств.

UML имеет стандартные примитивные типы, например Boolean, Integer, UnlimitedNatural, String и Real. Типы, специфичные для языка программирования (int, long, bool и т.п.), лучше использовать только на технических диаграммах или в профиле конкретной реализации. Более сложные типы данных лучше расписать в виде отдельных классов или типов данных. Атрибуты могут быть доступны только на чтение, если у них установлено свойство isReadOnly.

Класс с полями

Атрибуты и другие свойства могут иметь модификаторы, уточняющие их семантику:

Модификатор	Описание
`id`	Свойство является частью идентификатора экземпляра класса, которому оно принадлежит.
`readOnly`	Свойство доступно только для чтения (`isReadOnly = true`).
`ordered`	Значения составного свойства упорядочены (`isOrdered = true`).
`unique`	Свойство с несколькими значениями не содержит дубликаты (`isUnique = true`).
`nonunique`	Свойство с несколькими значениями может содержать дубликаты (`isUnique = false`).
`sequence` или `seq`	Свойство является последовательностью (`isUnique = false`, `isOrdered = true`).
`redefines property-name`	Свойство переопределяет наследуемое свойство с указанным именем.
`subsets property-name`	Значения свойства должны быть подмножеством значений указанного свойства.
`union`	Свойство является объединением подмножеств, которые указаны через `subsets`.
`property-constraint`	Ограничение, накладываемое на свойство.

Большая часть этих модификаторов особенно полезна при работе с концами ассоциаций.

Формальный синтаксис описания полей следующий:

видимость имя : тип [кратность] = начальное_значение {модификаторы}

Кратность задаёт, сколько значений может иметь атрибут или другой элемент с кратностью.

Операции

Операции показывают поведение, которое классификатор предоставляет своим экземплярам или внешним потребителям. Операция задаёт сигнатуру: имя, параметры, возвращаемые значения и свойства. Метод в строгом смысле — это реализация операции некоторым поведением, поэтому на диаграмме классов обычно корректнее говорить об операциях.

Класс с операциями

Полезное свойство операции, которое можно показывать на диаграммах: операция может только возвращать данные, не меняя состояние объекта. Такое свойство называется isQuery.

Формальный синтаксис описания операции следующий:

видимость имя (параметры) : тип {свойства}

При этом каждый параметр описывается так:

направление имя : тип = значение

Направление показывает, как параметр используется операцией. Направлений может быть несколько:

in — параметр является входным, его значение используется операцией, но не меняется;
out — параметр является выходным, это хранилище, куда операция помещает значение;
inout — параметр является и входным, и выходным;
return — значение, возвращаемое операцией.

В целом направление на диаграммах показывается не так уж часто, обычно подразумевается, что параметры операции являются входными. Если параметр одновременно передаётся в операцию и изменяется как результат выполнения, это параметр с направлением inout.

Стандартные ключевые слова и стереотипы классов

В разделе имени, кроме самого имени, часто указывается ключевое слово или стереотип, уточняющий назначение класса. Важно различать элементы UML и расширения из стандартного профиля. Например, интерфейс и перечисление — это отдельные виды классификаторов, а «utility», «focus» и «auxiliary» — стереотипы стандартного профиля.

«interface» — интерфейс, задающий контракт без реализации;
«enumeration» — перечисление;
«utility» — класс-служба без экземпляров, содержащий статические атрибуты и операции;
«type» — класс, задающий область объектов и операции без физической реализации;
«auxiliary» — вспомогательный класс, содержит какую-то вторичную логику для работы основного класса;
«focus» — основной класс, содержащий ключевую логику;
«metaclass» — класс, экземплярами которого являются классы.

Обобщения

Отношение обобщения позволяет показать, что один классификатор является более общим, а другой — его специализацией. Экземпляр специализации является также косвенным экземпляром общего классификатора. В объектно-ориентированном проектировании это близко к идее подстановки: объект подкласса можно рассматривать как объект суперкласса на соответствующем уровне абстракции.

Напомним, что в случае обобщений существует полезное свойство {redefines}, которое показывает, что мы переопределяем какую-то часть родительского класса в дочернем.

Пример иерархии наследования

В целом обобщения позволяют показать достаточно гибкую структуру наследования, которая ограничивается только тем, что цепочка обобщений не должна превратиться в цикл. При этом множественное наследование, несколько иерархий наследования и вот это всё разрешается и при необходимости даже приветствуется. С другой стороны, нотация никак не решает, например, проблему ромбовидного наследования, так что используйте это осторожно.

Подмножества обобщений

В UML существует возможность выделять в множестве обобщений подмножества обобщений (generalization set) и задавать ограничения для них.

Рассмотрим пример для информационной системы отдела кадров. Допустим, что для экземпляров класса Person требуется смоделировать две независимые классификации: пол (Gender) и служебное положение (Employment Status). Подклассы MalePerson и FemalePerson могут входить в одно множество обобщений, а Employer и Employee — в другое. Для каждого множества можно отдельно указать имя и ограничения.

Имена множеств обобщений указываются рядом с обобщением после двоеточия. Если нужно охватить несколько обобщений, используется пунктирная линия, соединяющая соответствующие стрелки обобщения, и подпись множества. Помимо имени можно указать ограничения. Возможные варианты приведены в таблице.

Ограничение	Применение
`{complete}` полнота	Множество обобщений является полным: каждый экземпляр общего классификатора должен быть экземпляром хотя бы одной специализации из этого множества.
`{incomplete}` неполнота	Множество обобщений не является полным: у общего классификатора могут быть экземпляры, которые не относятся ни к одной специализации из этого множества.
`{disjoint}` несовместность	Специализации не пересекаются: один экземпляр не может одновременно принадлежать нескольким специализациям из этого множества.
`{overlapping}` совместность	Специализации могут пересекаться: один экземпляр может одновременно принадлежать нескольким специализациям из этого множества.

Пары {complete} / {incomplete} и {disjoint} / {overlapping} являются взаимоисключающими. Значения по умолчанию — {incomplete, overlapping}.

Ассоциации

При работе с ассоциациями полезно помнить, что они описывают возможные связи между экземплярами классификаторов. Концы ассоциации в UML являются свойствами, поэтому у них могут быть имена ролей, кратности, навигация, ограничения и другие характеристики.

У ассоциации и её концов есть несколько важных обозначений:

имя ассоциации (возможно, вместе с направлением чтения);
кратность конца ассоциации;
агрегации или композиция (рисуется у контейнера);
возможность навигации для конца ассоциации (можно ли пройти в заданном направлении);
роль конца ассоциации (как он участвует);
видимость конца ассоциации;
упорядоченность объектов на конце ассоциации;
изменяемость множества объектов на конце ассоциации;
ограничения subset и union конца ассоциации;
класс ассоциации;
квалификатор конца ассоциации;
переопределение конца ассоциации.

Агрегация и композиция

Shared aggregation в UML имеет слабую формальную семантику: спецификация намеренно оставляет точный смысл такой связи методике или предметной области. Композиция строже: часть в один момент времени принадлежит не более чем одному композиту, а удаление композита влечёт удаление его частей в рамках модели.

Кратность ассоциации

Кратность указывается не у классификатора вообще, а у элементов, которые имеют кратность: например, у атрибутов, параметров и концов ассоциации.

Проще говоря, кратность показывает пределы, в которых может изменяться количество значений у свойства или на конце ассоциации. Кратность задаётся в формате low .. high, где в качестве границ могут быть неотрицательные целые числа и * в качестве верхней границы. Примеры выражений кратности:

Выражение кратности	Множество может иметь…
`0..` или ``	Произвольное число элементов
`1..*`	Один или более элементов
`0..1`	Не более одного элемента
`1..10`	От одного до десяти элементов
`1..3, 5, 7..10`	Один, два, три, пять, семь, восемь, девять или десять элементов
`5..3`	Некорректная кратность. Нижняя граница больше верхней
`-1..3`	Некорректная кратность. Отрицательные числа недопустимы

При этом на концах ассоциации могут быть указаны дополнительные опции:

Тип коллекции	`isOrdered`	`isUnique`
Мультимножество	`false`	`false`
Массив, список	`true`	`false`
Множество	`false`	`true`
Упорядоченное множество	`true`	`true`

Класс ассоциации

Класс ассоциации используется, когда у связи между классами есть собственные атрибуты, операции или бизнес-правила. Типичный пример — связь “студент записан на курс”. Если у записи есть дата, статус, оценка или причина отчисления, то это уже не просто линия между студентом и курсом, а отдельное предметное понятие.

Класс ассоциации особенно часто появляется там, где в будущей архитектуре данных возникла бы таблица связи с дополнительными полями. Но на концептуальной диаграмме мы всё равно описываем не таблицу, а смысловую связь предметной области.

Навигация показывает, в каком направлении один класс “знает” о другом в рамках модели. На концептуальном уровне навигацию стоит указывать только тогда, когда это действительно важно для понимания ответственности или ограничений. На техническом уровне навигация ближе к тому, какие ссылки или зависимости будут в коде.

Не нужно автоматически ставить стрелки на всех ассоциациях. Если направление неизвестно или неважно на текущем уровне абстракции, ассоциацию можно оставить ненаправленной.

Бизнес-правила и ограничения на диаграмме классов

Бизнес-правила можно фиксировать на диаграмме классов несколькими способами:

constraint в фигурных скобках рядом с атрибутом;
constraint на ассоциации;
constraint на классе;
note с текстом правила;
ограничение на подмножестве обобщений;
кратность ассоциации, если правило выражается количеством объектов.

Например, правило “у заказа должен быть хотя бы один товар” может быть выражено кратностью 1..* на связи с позициями заказа. Правило “оплаченный заказ нельзя редактировать” лучше зафиксировать как note или constraint, потому что одной кратности недостаточно.

Связь с диаграммой деятельности прямая: guards на activity diagram часто превращаются в constraints или правила переходов состояния. Если в процессе есть условие [заказ оплачен], это состояние или признак должен быть отражён в информационной модели.

Диаграмма классов и программная архитектура

Диаграмма классов позволяет показать не только концептуальную модель (т.е. информационную архитектуру), но и непосредственно реализацию в виде набора классов, интерфейсов, перечислений и пр., а также связей между ними. Для этого применяются как базовые средства нотации, так и дополнительные элементы UML.

Шаблонные классы

Зачастую появляется необходимость применить механизм, позволяющий однотипно работать с различными типами данных. Это, например, шаблоны в C++ или дженерики в C# и Java. UML предоставляет нотацию для добавления такой информации в модель с помощью шаблонных классов.

Шаблонный класс позволяет указать параметры, которые должны быть связаны с конкретными элементами модели при создании связанного классификатора. В роли таких параметров чаще всего выступают типы, но механизм шаблонов в UML шире, чем дженерики в языках программирования.

Пример шаблонного класса и связывания

В самом определении класса мы используем параметры шаблона, указанные в пунктирном прямоугольнике в углу классификатора. Чтобы показать, что создаётся связанный классификатор с конкретными значениями параметров, используется отношение TemplateBinding: пунктирная стрелка от связанного элемента к шаблону с ключевым словом «bind» и указанием подстановок. Всё это показано на примере выше.

Важная особенность: шаблонными могут быть не только классы, но и отдельные операции, если нужно параметризовать их сигнатуру.

Вложенные классы

Вложенные классы в реализации встречаются не так часто, но отдельная нотация под них также есть: вложенность показывается с помощью линии с якорем на конце.

Пример вложенного класса

Отношение зависимости

Отношение зависимости — достаточно общее отношение, которое показывает, что один элемент модели нуждается в другом для своего определения или реализации. Например, класс может зависеть от другого класса, если операция использует его как тип параметра. Напомним, что зависимость рисуется от зависимого элемента к независимому. Зависимости бывают разных типов и выстраиваются в иерархию:

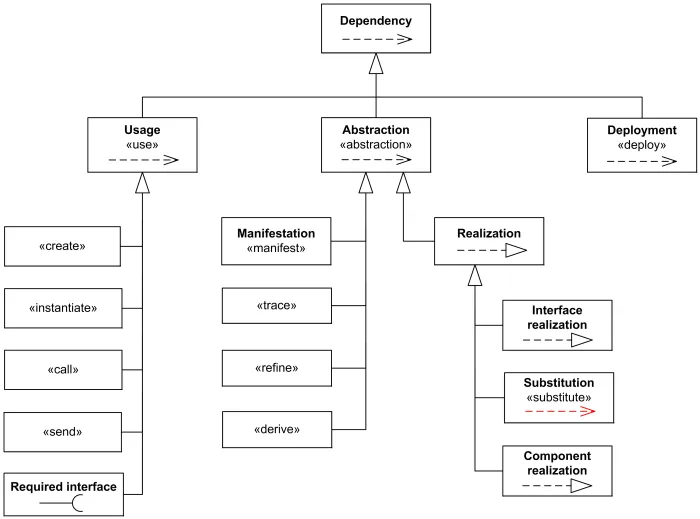

Иерархия типов отношений зависимости

Зависимости, как видно на диаграмме мета-модели, делятся на три категории:

Отношение использования (use) показывает, что зависимый класс каким-то образом использует экземпляры независимого класса.
Отношение абстракции (abstraction) показывает, что два класса показывают одно и то же, но на разных уровнях абстракции.
Отношение развёртывания (deploy) показывает, что зависимый артефакт развёртывается на заданном узле.

Отношение реализации и интерфейсы

Отдельно из иерархии зависимостей выделяется отношение реализации. В общем контексте оно показывает, что два элемента модели зависят таким образом, что один из них является спецификацией (т.е. контрактом), а другой — реализацией этой спецификации.

Обычно, когда мы говорим про интерфейсы, мы используем два типа отношений: реализацию, чтобы показать конкретную реализацию контракта, и зависимость использования (Usage), чтобы показать, что классификатору для работы нужен интерфейс. Стереотип «call» имеет более узкий смысл: он показывает вызов операции другой операцией. На технических диаграммах такие отношения помогают показать, что класс зависит от контракта, а не от конкретной реализации.

В UML 2 такую комбинацию отношений можно показать с помощью lollipop-нотации, также известной как ball-and-socket. В этом случае предоставляемый интерфейс показывается кружком, а требуемый интерфейс — полукругом. Соединение кружка и полукруга показывает совместимость предоставляемого и требуемого интерфейсов.
