Объектно-ориентированное проектирование и его методы

После описания требований и сценариев уже можно приступать к проектированию информационной архитектуры. Для этого полезно выделить информационные объекты, которые так или иначе появляются на прошлых этапах. Удобно эти объекты представить в виде классов и применить один из методов (а иногда и несколько) объектно-ориентированного анализа и проектирования. Объектно-ориентированное проектирование разбивается на несколько этапов:

Составление словаря предметной области, т.е. набора используемых понятий данной предметной области.
Сопоставление классов проектируемой системы этим понятиям;
Определение атрибутов, операций и связей между классами.

В идеальном мире в этих этапах участвуют не только разработчики и менеджеры, но и эксперты предметной области, которые не будут знать внутреннего устройства ИС с точки зрения архитектуры данных, системной и программной архитектуры, но могут указать на полезные и неочевидные моменты, которые не видны обычным пользователям.

Методы в основном различаются именно тем, как эти этапы будут выполняться.

Метод Аббота и метод именных групп

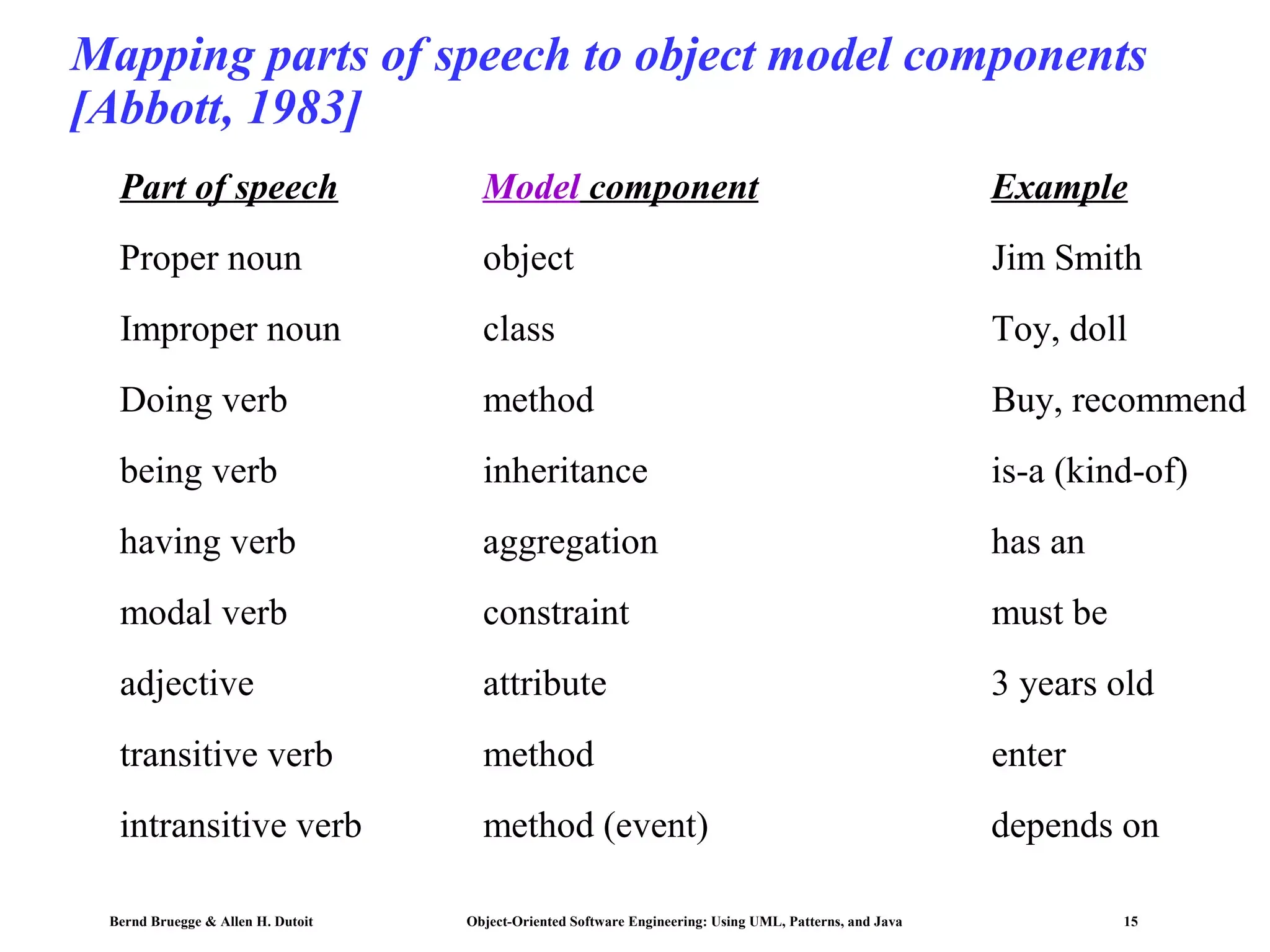

Метод Аббота ставит во главу угла само описание предметной области. Работает очень просто: определённые части речи отвечают за определённые категории понятий предметной области. Например, существительные будут кандидатами в классы, а глаголы — кандидатами для методов классов.

Метод именных групп похож на метод Аббота, но работает в основном с существительными.

Оба метода несовершенны в том плане, что предложения можно формулировать по-разному, и глагол может стать отглагольным существительным, например, и эти тонкости сильно зависят от естественного языка описания предметной области.

Метод шаблонных классов

Метод шаблонных классов — это более формальный метод, основная суть которого — проанализировать существующие похожие системы и попробовать выделить классы, опираясь на заранее заданные категории и имеющийся опыт.

У разных авторов выделяются разные категории, мы же приведём более общий список:

Транзакции;
Элементы транзакций;
Что-то, связанное с транзакциями или их элементами (над чем мы выполняем транзакции);
Места записи транзакций;
Каталоги и контейнеры других объектов;
Содержимое контейнеров;
Внешние системы;
Запись деятельности (различные логи);
Роли действующих лиц;
Места транзакций (физические);
Важные события, для которых нужно хранить время и место;
Описания объектов;
Руководства, документы и прочие материалы, на которые ссылаются в процессе работы.

Метод карточек CRC

CRC-карточки (Class-Responsibility-Collaborators) — это ещё один простой способ сформировать словарь и сразу же выделить в нём атрибуты, операции и связи между различными терминами. Этот метод любят применять в командах, которые используют гибкие методологии разработки.

Сама по себе карточка выглядит следующим образом: сверху пишется название класса, в левой половине указывается, за какую информацию он отвечает и что он делает (ответственность), в правой половине указывается, какие классы нужны для реализации ответственности (кооперация).

Пример CRC-карточки

Карточки располагают рядом, причём чем сильнее связаны классы, тем ближе они должны быть.

Понятно, что это итеративный процесс, и после перетасовки карточек может всплыть ещё какая-то ответственность или даже класс, это нормально.

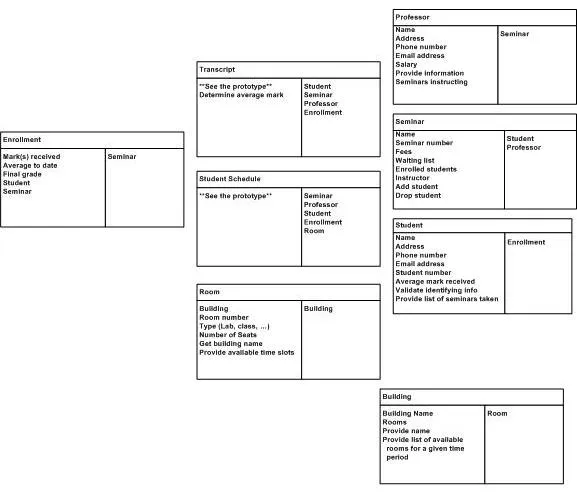

Пример нескольких упорядоченных карточек

При необходимости на карточках можно указывать и другую информацию, например, место в иерархии наследования. Единственное ограничение — карточки должны быть небольшими, чтобы стимулировать архитектора выделять только те детали, которые нужны на данном этапе. Также такое ограничение позволяет не раздувать классы, давая слишком много обязанностей.

Структура карточки и рекомендации к их компоновке сильно коррелируют с диаграммой классов, поэтому CRC-карточки можно рассматривать как неформальный метод её описания.
